Емкости подземные горизонтальные дренажные ЕП, ЕПП

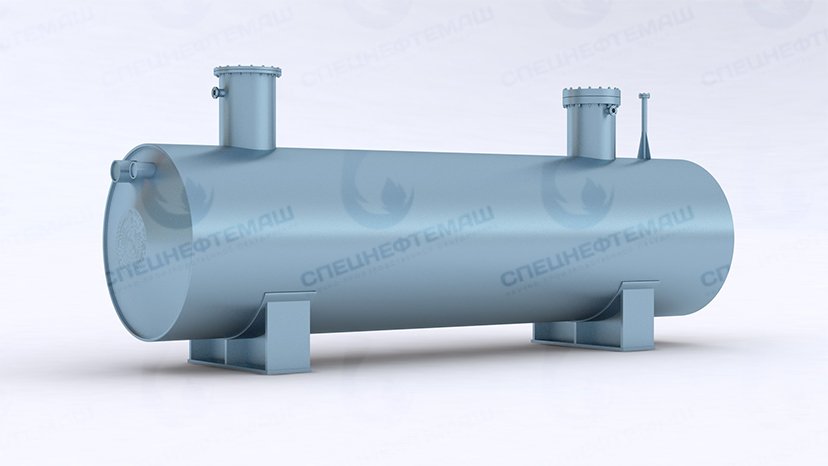

Емкость подземная горизонтальная дренажная (ЕП, ЕПП) - это горизонтальный резервуар, в строении которого присутствуют люки и конические днища и цилинрические обечайки. Люки нужны для откачки продуктов, находящихся на хранении внутри емкости. Откачка производится при помощи насоса погружного типа. Люки также могут быть использованы для регулярного осмотра, а также ремонта конструкции. Производство подземных емкостей для нефтепродуктов ведется в соответствии с имеющимися стандартами и с применением современных способов подготовки металла, его сварки, обработки специальными антикоррозийными средствами и т. д.

Основным направлением деятельности ООО "НПО "Спецнефтемаш" является производство емкостей ЕП и ЕПП с номинальным объемом от 1 до 63 м³. Компания давно закрепила свои позиции на рынке и зарекомендовала себя как ответственный поставщик качественных подземных резервуаров. Налаженное производство подземных дренажных емкостей с подогревом и без подогрева позволяет поставлять заказчикам надежные изделия, отвечающие всем требованиям качества.

Особенности использования и сфера применения

Емкость ЕП / ЕПП (емкость подземная дренажная) применяется в различных сферах, но их основной задачей является хранение слитых остатков продуктов нефтеперерабатывающей или любой другой промышленности. В реалиях отечественного рынка существует множество предприятий, нуждающихся в емкостях, в которые можно произвести слив остатков отработанной жидкости. В емкостях для слива дренажа производители также допускают хранение жидких веществ, в составе которых содержится не более 1,8 процента сероводорода.

Типы и виды

Специалисты выделяют два основных типа стальных резервуаров для хранения и слива дренажа:

• емкости ЕПП с подогревателем;
• емкости ЕП без подогревателя.

Главным отличием этих двух основных видов является наличие или отсутствие нагревательного элемента и, соответственно, подогрева. Это определяет сферу использования емкостей, а также их эксплуатационные характеристики.

В зависимости от используемого обогревателя подогреваемые емкости подземные горизонтальные можно разделить еще на два подвида:

• с нагревателем типа змеевик;
• с использованием нагревающего кабеля.

ООО "НПО "Спецнефтемаш" производит все вышеперечисленные типы подземных дренажных ёмкостей.

Эксплуатационные характеристики

Горизонтальные дренажные емкости с подогревом и без обязательно должны иметь покрытие, защищающее внутренние стенки изделия от разрушительного воздействия коррозии. Специалисты рекомендуют эксплуатировать емкостные стальные резервуары ЕП и ЕПП в следующих условиях:

• хранение продуктов, относящихся ко второму или четвертому классам опасности. Узнать подробнее о классах опасности и получить полный перечень веществ, имеющих этот класс, можно изучив ГОСТ 12.1.007-76;
• температура продукта хранения не должна быть ниже -15 и выше +80 градусов;
• давление внутри дренажной емкости с подогревом и без подогрева не должно превышать 0,07 МПа;
• сливаемые жидкости или продукты деятельности не должны быть плотнее 1000 кг/м³.

В случае использования горизонтальной подземной дренажной емкости в условиях низких температур, необходимо подобрать резервуар с металлическим змеевиком, который будет производить обогрев, используя пароводяную смесь. Того же эффекта обогрева можно добиться применяя подземные вариации с нагревающим кабелем.

Особенности обогрева дренажной емкости ЕПП

Типы обогревателя ЕП:

1. со змеевиком;
2. электрическая система обогрева.

Подземный стальной резервуар с подогревом (при помощи кабеля) включает в себя следующие элементы:

• непосредственно кабель, выступающий в роли модуля нагрева;
• системы, при помощи которой производится управление температурой и прочими параметрами.

В качестве основного носителя тепла в современной дренажной емкости ЕПП со змеевиком может применяться пар.

Выбор оптимального вида зависит от специфики хранимого продукта, условий окружающей среды и непосредственно пожеланий или требований заказчика.

Ем­кость под­зем­ная дренажная ЕПП с элек­тро­обог­ре­вом:	ЕПП со зме­еви­ком:
При элек­тро­обогре­ве ис­поль­зуется само­регу­лиру­емый кабель. Система включает в себя: кабель (нагревающий модуль); система управ­ления, состо­ящая из тем­ператур­ных датчи­ков и регу­ляторов темпера­туры.	Этот тип конструкции предполагает наличие нагревающего элемента в виде змеевика. Основным источником подогрева чаще всего выступает водяной пар, иногда может быть использован 60-процентный раствор ДЭГ или вода. Дополнительно в конструкцию емкости включается колодец, подвергающийся постоянному нагреву.

Технические параметры

Емкости подземные дренажные - это резервуары, эффективная и безопасная работа которых может осуществляться при давлении не больше 0,07 МПа. В соответствии с установленными стандартами подземная емкость с подогревателем и без него может иметь объем от 1 куб. метра до 63 куб. метров. В структуру стального резервуара обязательно входят конические днища, обечайки и два люка, с их помощью осуществляется техническое обслуживание системы. Один люк применяется при сливе хранимой жидкости, а второй - как доступ к подземному стальному резервуару во время профилактических осмотров или при ремонте оборудования. Используя этот люк, специалисты могут производить очистку дренажной емкости, ее продувку или промывку.

В ЕП/ЕПП допустимо хранение продуктов, имеющих класс опасности от второго до четвертого (определить класс опасности продукта можно, ориентируясь на ГОСТ 12.1.007-76).

Температура жидкостей, находящихся внутри дренажной емкости, может варьироваться от -15 до +80 градусов, при этом его кинематическая вязкость не должна превышать 30•10-6 м²/с, а оптимальной плотностью является значение до 1000 кг/м³.

Для обеспечения предельной безопасности и повышения надежности дренажной емкости в ее конструкцию включаются штуцеры и патрубки. Их используют для установки дополнительного оборудования, например, для проведения измерений и контроля работы всей системы.

В компании ООО "НПО "Спецнефтемаш" изготовление ЕП(ЕПП) происходит в соответствии с ТУ 3615-001-24009276-2015. Дополнительно в компании можно заказать патрубки и спецоборудование для установки контрольно-измерительных приборов или инструментов для технического обслуживания системы.

Материальное исполнение

Решив купить емкость ЕПП или ЕП, нужно учитывать, что они производятся в различных исполнениях. Можно выделить три вида исполнения подземных емкостей и резервуаров:

• дренажный резервуар 1 исполнения, который рассчитан на температуру воздуха не ниже -20 градусов Цельсия. При производстве применяется сталь Ст3сп;
• емкость дренажная 2 исполнения — температура может опускаться до -40 градусов. В процессе изготовления применяется сталь 09Г2С-9;
• подземный резервуар 3 исполнения предполагает использование стали 09Г2С-6 и способен работать в температурном режиме до -60 градусов.

Условные обозначения и маркировка, применяемая при заказе ЕП и ЕПП

Заказывая дренажные емкости подземные горизонтальные ЕП, необходимо знать маркировку, применяемую производителем. Это позволит получить максимум полезной информации о подземном сосуде, не читая его полного описания и инструкции к эксплуатации. В реалиях отечественного производства практикуется следующая маркировка:

ЕП(ЕПП)-1-2-3-4-Т-К, где

• тип дренажной емкости;
• 1 - номинальный объем, измеряемый в м³;
• 2 - диаметр дренажной емкости (измерения даются в соответствии с параметрами внутренней части). Единицей измерения являются миллиметры;
• 3 - высота горловины. Измеряется в миллиметрах и может быть представлена в трех основных значениях: 900, 1300, 1600 мм;
• 4 - особенности исполнения;
• Т - присутствие термической обработки материала;
• К - наличие подогревателя в штуцере насосного оборудования.

Основные нормативные документы

Оборудование, производимое компанией ООО "НПО "Спецнефтемаш", обязательно соответствует ГОСТ 34347-2017 (взамен устаревшего ГОСТ Р 52630-2012) «Сосуды и аппараты стальные сварные». В производстве используются передовые технологии и инновационные решения.

Информация для Заказчиков

В компании ООО "НПО "Спецнефтемаш" можно заказать и купить подземные емкости дренажные горизонтальные разных видов, а также специализированное оборудование для их обслуживания и эффективной эксплуатации с доставкой в Инкерман и другие регионы России и СНГ. Цена нашей продукции одна из самых низких на Российском рынке. Наши специалисты помогут не только определиться с наиболее подходящим видом, но и осуществят их доставку с использованием железнодорожного или автомобильного транспорта.

Для того чтобы сделать заказ, достаточно позвонить в офис компании или связаться с нами по электронной почте. Мы гарантируем высокое качество и надежность изделий, а также их своевременную доставку.

Типовые чертежи
